Struttura Contenimento

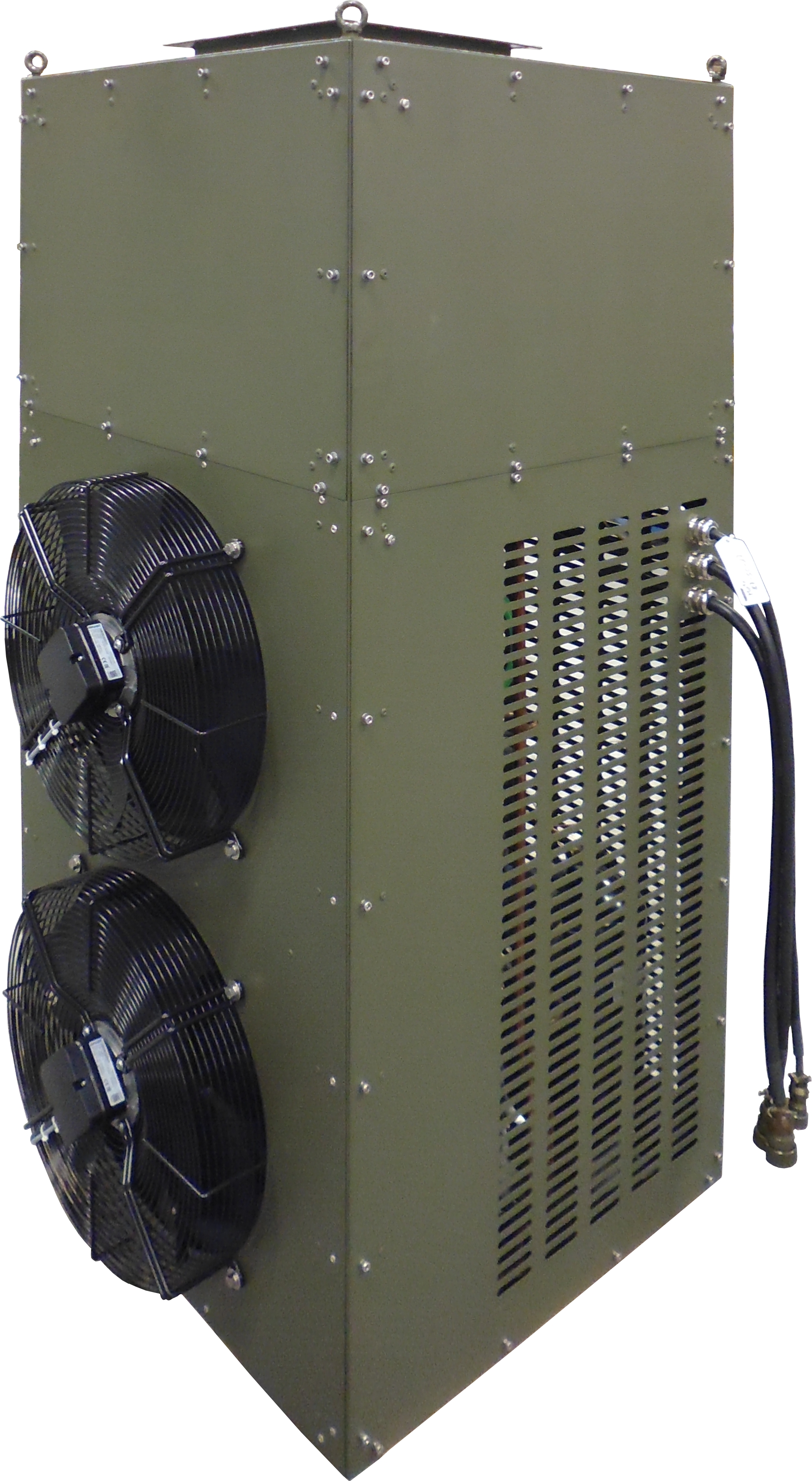

La struttura del condizionatore è composta dai seguenti elementi:
- Telaio in profilati di alluminio spessore 1,5 mm. lega EN AW 6060
- Pannelli di chiusura in alluminio rivestiti con isolante autoestinguente, spessore 1,5 mm in lega EN AW 1060 A-Q
- Supporti interni per il fissaggio dei componenti in lega di alluminio o acciaio inox
- Verniciatura con vernice NATO green 285 fornita in C/L unitamente al ciclo di verniciatura e alle schede tecniche dei prodotti da utilizzare
Circuito Frigorifero
Il circuito frigorifero si compone come segue:
- Compressore frigorifero ermetico Scroll marca Copeland
- Filtro deidratore marca Castel / Danfoss
- Rubinetti di intercettazione marca Castel
- Valvola solenoide e spia liquido marca Danfoss / Castel
- Valvola termostatica marca Danfoss
- Pressostato di alta e bassa pressione Danfoss
- Serbatoio per contenere la carica frigorifera
Sezione di Condensazione
La sezione di condensazione è costituito dai seguenti sottoassieme:
- Condensatore realizzato con tubi di rame e pacco alettato in alluminio mandrinati meccanicamente tra loro, trattamento con resina epossidica
- Ventilatore elicoidale EBM azionato da un motore elettrico a statore ruotante direttamente accoppiato alla ventola.
Il motore è dotato di avvolgimento elettrico isolato in classe F e di cuscinetti a sfera protetti dalla polvere.
Sezione Evaporante
La sezione evaporante è costituita dai seguenti sottoassieme:
- Pacco evaporante con tubi di rame mandrinati sulle alette di alluminio, trattamento con resina epossidica.
- Vaschetta raccolta condensa in acciaio inox.
- Ventilatore centrifugo EBM con pale rivolte accoppiata direttamente ad un motore elettrico a statore ruotante con avvolgimento in classe F e cuscinetti a sfera stagni.
- Filtro dell’aria con telaio metallico e tessuto filtrante in fibra sintetica lavabile e rete di protezione su entrambi i lati, granulometria 20 micron
- Serranda ricambio aria per 100 mc/h
Quadro Elettrico di Potenza
Il Box quadro elettrico collocata all’interno dell’HVAC.
Il Box quadro elettrico è un’unità autonoma removibile al fine di garantire una gestione migliore della fase di manutenzione e riparazione o di sostituzione.
L’unità è dotata di:
- Cablaggio connettorizzato per un eventuale rapido collegamento e scollegamento.
- Interruttore generale magnetotermico di linea.
- Teleruttori con relè termici per le utenze (compressore frigorifero, ventilatore condensatore, ventilatore evaporatore, resistenze elettriche di riscaldamento).
- Soft start per l’avviamento del compressore.
- Connettori MIL STD per il collegamento e lo scollegamento del Q.E.
Quadro Controllo Remoto
Il Quadro Controllo Remoto, realizzato in alluminio, sarà installato all’interno dello Shelter e collegato tramite connettori MIL STD e si compone dei seguenti sottoassieme:
- Termostato elettronico digitale per l’impostazione e la visualizzazione delle temperature richieste
- Selettore ON/OF
- Selettore CALDO/FREDDO/VENTILAZIONE
- Selettore RICAMBIO ARIA
- Spie luminose:
- Blocco alta pressione
- Blocco bassa pressione gas frigorifero
- Blocco termico compressore
- Blocco termico ventilatore condensatore n. 1
- Blocco termico ventilatore condensatore n. 2
- Blocco termico ventilatore evaporatore - Spie luminose stato di funzionamento:
- Presenza tensione, ventilazione
- Raffreddamento
- Riscaldamento resistenza n. 1
- Riscaldamento resistenza n. 2
- Ricambio aria
- Marcia compressore - Verniciatura con vernice RAL 7035 fornita in C/L unitamente al ciclo di verniciatura e alle schede tecniche dei prodotti da utilizzare.
